directive sur l'écoconception (ErP)

Ce qui importe vraiment au sujet du reglement (UE) 1253/2014

Conception écologique

La directive européenne 2009/125/EU (ErP ; energie related products) définit des exigences minimales en matière d’écoconception applicables aux produits liés à l’énergie. L’utilisation de la directive permettrait de réduire considérablement la consommation d’énergie ainsi que les émissions de CO2. En outre le pourcentage d’énergie renouvelable ou de systèmes de récupération de chaleur doit être augmenté.
Dans le cadre de la directive sur l'écoconception, le règlement (UE) 1253/2014 a été adopté, qui décrit une conception "respectueuse de l'environnement" pour les unités de ventilation résidentielles et non résidentielles. Depuis le 1er janvier 2016 uniquement les produits conformes aux exigences du règlement peuvent être vendus sur le marché européen.
Tous les produits de DencoHappel sont classés comme des unités de ventilation non-résidentielles.

Quels éléments doivent être pris en compte?

Champ d'application
La directive sur l’écoconception est applicable aux unités de ventilation qui remplacent l’air vicié par de l’air extérieur (neuf) dans un bâtiment ou une partie de bâtiment. L’air vicié est dû principalement à la présence de personnes et aux émissions causées par l’utilisation de machines.
Les unités de ventilation pour le traitement des émissions industrielles ou de production et l’élimination des charges thermiques ne font pas partie du champ d’application de la directive sur l’écoconception.
Aucun énoncé général ne peut être fait au sujet des applications qui se classifient comme traitement de l’air de processus ! Les applications doivent être évaluées cas par cas.

Exceptions:
Le présent règlement ne s’applique pas aux unités de ventilation pour les suivants caractéristiques:

• Puissance absorbée < 30 W (pour chaque flux)
• Ventilateurs et hottes de cuisine (règlements 327/2011 et 66/2014)
• Unités uniquement utilisées dans des atmosphères potentiellement explosibles (ATEX,
  directive 94/9/EU)
• Utilisation exclusivement en cas d’urgence, pour de courtes durées (période de temps
  non définie, l’extraction de fumée, protection incendie)
• Température de l’air déplacé > 100 °C ou < -40 °C
• Température ambiante de fonctionnement du moteur > 65 °C ou < -40 °C
• Tension d’alimentation >1,000 V AC ou >1,500 V DC
• Conditions particulières du site d’installation (toxique, extrêmement corrosif,
   inflammable)
• Environnements contenant des substances abrasives
• Unités de ventilation conçues exclusivement pour le mode de recirculation ou avec un
   pourcentage de recirculation >90% du débit total

unités de ventilation non résidentielles

Air pulsé (AP) - air extrait (AE) - air neuf (AN) - air vicié (AV)

Unités de ventilation double flux ou bidirectionelle (UVDF ou EN: BVU):
Les unités de ventilation double flux sont généralement des unités de ventilation avec fonction de pulsion et d’extraction. La configuration de référence de ces unités comprend le caisson, un filtre et un ventilateur pour chaque flux d’air. Des composants additionnels tels que les dispositifs de transfert de chaleur (batteries) sont considérés comme des composants additionnels ne servant pas à la ventilation. Ces unités doivent être équipées d’un système de récupération de chaleur régulé.

Directive sur l'éco-conception valable à partir de			2016	2018
Configuration de référence
Nombre	direction de flux d'air		2	2
	ventilateurs		2	2
Classes de filtre	air neuf		F7	F7
	air extrait		M5	M5
Système de récupération de chaleur			obligatoire	obligatoire
Exigences minimales
Rendement récupération de chaleur (sec) ηt [%]	batteries à eau glycolée		63	68
	autres systèmes de récup.		67	73
Puissance spécifique des ventilateurs liée aux composants de ventilation internes SFPint_limit [W / (m3 / s)]	batteries à eau glycolée	q < 2 m3 / s	1700 + E - 300 xq / 2 - F	1600 + E - 300 xq / 2 - F
		q > 2 m3 / s	1400 + E - F	1300 + E - F
	autres systèmes de récup.	q < 2 m3 / s	1200 + E - 300 xq / 2 - F	1100 + E - 300 xq / 2 - F
		q > 2 m3 / s	900 + E - F	800 + E - F
Bonus d'efficacité E [W / (m3 / s)]	batteries à eau glycolée		(ηt - 63) x 30	(ηt - 68) x 30
	autres systèmes de récup.		(ηt - 67) x 30	(ηt - 73) x 30
Valeur de correction de filtre F	configuration de référence		0	0
	Filtre M5 manquant		160	150
	Filtre F7 manquant		200	190
	Filtres F7+M5 manquant		360	340
Contrôle de la Vitesse du ventilateur			obligatoire	obligatoire
Contrôle de la pression différentielle du filtre			pas obligatoire	obligatoire

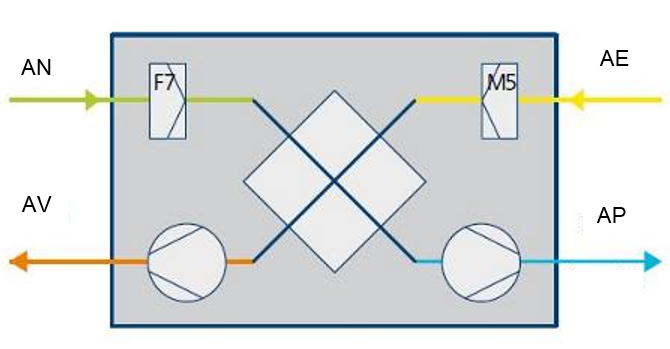

Configuration de référence uvdf

unités de ventilation non résidentielles

Air pulsé - air extrait

Unités de ventilation simple flux ou unidirectionelles (UVSF ou EN: UVU)
Les unités de ventilation simple flux sont généralement des unités d’extraction ou de pulsion simples. La configuration de référence de ces unités comprend le caisson, un filtre et un ventilateur. Des composants additionnels tels que les dispositifs de transfert de chaleur (batteries) sont considérés comme des composants additionnels ne servant pas à la ventilation. L’utilisation de ces unités est uniquement autorisée si le flux d’air généré mécaniquement est combiné avec une ventilation libre par une fenêtre ou par des ouvertures de ventilation installées.

Directive sur l'éco-conception valable à partir de		2016		2018
Configuration de référence
Nombre	direction de flux d'air	1		1
	ventilateur	1		1
Classes de filtre	air neuf	F7		F7
	air extrait	M5		M5
Exigences minimales
Rendement du ventilateur	P ≤ 30 kW	6.2 % *ln(P[kW])+ 35,0 %		6.2 % *ln(P[kW])+ 42,0 %
	P > 30 kW	56.1%		63.1 %
Puissance spécifique des ventilateurs liée aux composants de ventilation internes SFPint_limit	W / (m³ / s)	250		230
Contrôle de la vitesse du ventilateur		obligatoire		obligatoire
Contrôle de la pression différenielle du filtre		non obligatoire		obligatoire

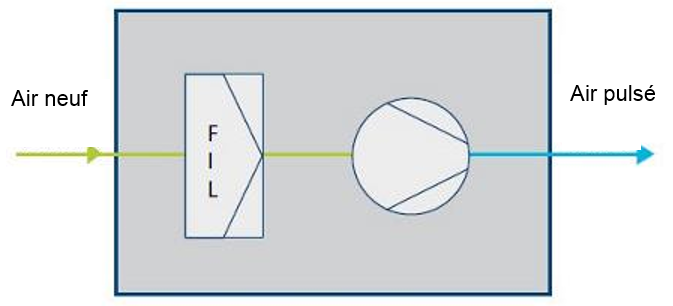

Configuration de référence UVSF
